三相异步电动机的三角形接法是怎样的?
1、三相异步电动机三角形接线下进线接好需要按照以下步骤进行：将三相电源的三条相线连接到电动机的三条端子上。连接前需要先做好接线盖板，以保持接线的整洁。在接入过程中，要保证每个相位接线的位置是正确的。
2、三相异步电动机三角形接法，把W2，U2，V2与U1，V1，W1分成相对的上下两组，其中W2与U1，U2与V1，V2与W1相接，从U1，V1，W1引三根相线。
3、三相异步电动机的绕组可以接成星形和三角形。三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V），220线圈绕组耐压低。
4、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。添加地线后，成为三相四线制。
三角形接法图
三角形接法图如下：三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。因接线形状似三角形，所以这种接法叫做三角形接法。
根380V加热管只能接成三角形，因为只有220V的加热管才能接成星形。如果380V的加热管接成星形，则加热管两端的电压是220V，加热功率就要打折扣。
三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。因接线形状似三角形，所以这种接法叫做三角形接法。三角形接法，线电流是相电流的√3倍，线电压等于相电压。
三相电机的三角形接法怎样接380V电压
y形接法：先找到电机中下方的3个接线柱，然后将线圈尾端相连在一起，再依次接入三相电源即可。三角形接法：先确认首尾端，然后将首尾相连即可。
三相380V用星形接（Y ）。电机接线盒里接线桩上，引出3 根出线，竖直方向的两两接通。三相220V用三角接（△），下面3 个出线 如果对你有帮助，望采纳。
接线为星形接法，改为三角形接法就可以使用380V电源了。三角连接时三相电机各绕组承受线路电压（380V），星形连接时各绕组承受相电压（220V），220绕组承受电压低。
三相电动机三角形接法?
三相电机的三角形接法和星型接法有规定的。一般3KW以下的三相电机是星型接法，而3KW以上的三相电机是用三角形接法。另外，三相电动机的星型接法和三角形接法的主要区别在于电动机启动电流的大小和启动转矩的大小不同。

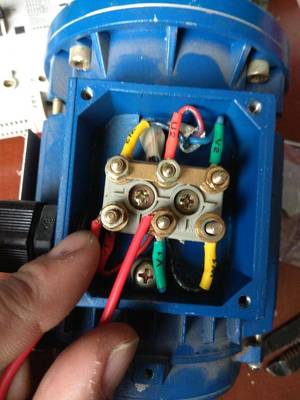

如图之 （b）。其中左侧是电动机接线盒连接片的连接示意图，右侧是三相绕组连接示意图。
三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
三相电机接线图,三相电机星型y型接法,三角形接法讲解
1、第一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。
2、三角形接法图如下：三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。因接线形状似三角形，所以这种接法叫做三角形接法。
3、三相电机接线方法 星形接法：是把三相绕组的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。
4、星形接法：星形接法指将电机绕组三相末端接在一起，三相首端为电源端，输出电压220V。星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小。
电动机内有6根线,三角形接法,怎样连接
1、星三角电机六根线接法：当负载对电动机启动力矩无严格要求又要限制电动机启动电流，电机满足380V/Δ接线条件，电机正常运行时定子绕组接成三角形才能采用星三角启动方法。
2、三相异步电动机带六根线的即为电动机定子的线圈的六个接线端子。你可以用万用表去测量下每一个端子之间的阻值可以发现T1和TT2和TT3和T6分别阻值比较低，另外的组合方式阻值是测不出来的。
3、两种接法：1。三角形接法，上下对应的接头连起来，成为三组，三根电源线分别接这三组。2。星形接法，上面三个接头连在一起，三根电源线分别接在下面的三个接头上。不同的用途采用不同的接法。
4、首先，需要了解的是，三相电机的6根线分别为三根相线和三根地线。在连接三相电机时，需要先接好三根地线，然后再将三根相线连接到电源上面。对于星型连接的三相电机，应该将三根相线连接到三相电源的三个输出端子上。
5、在星角启动中，这两种接法组合到一起使用，即启动时使用星型接法，达到降压启动的目的，保护电网和电机。启动后使用三角形接法，使得电机在额定电压下工作。
