三相四线漏电保护器接线图
1、三相四线漏电保护器入端必须接零线N。某常用品牌380V三相四线空开（断路器）漏电保护器3P+N实物图如下图所示。由图中可知，零线N必须接入开关内，并与3根火线一起通过电流互感器一次线圈。
2、漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
3、按压试验按钮K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压立即触发T2导通。

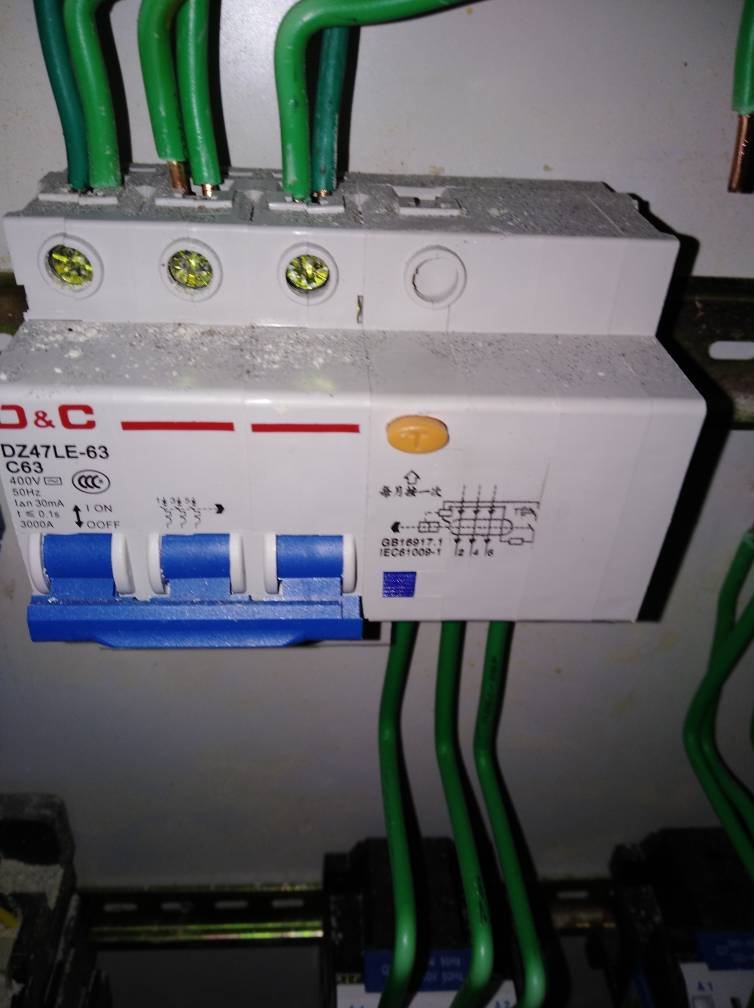

4、这种DZ47LE-63的漏电保护器接线有着严格的要求，我们看上面的图片，上面图片中右侧的那个接线端子标注有N，所以零线必须接在右侧，左侧那个没有标注是用来接火线的，进线端和出线端都是如此。
5、V漏电保护器接线图：漏电保护器接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
漏电保护器怎么接线
1、P+N漏电磨搜保护器：先把标有字母“N”的接线端和零线接在一起，另外一条线和火线接在一起。2P漏电保护器：只要把进出线按要求连接即可。
2、P漏电保护器，先接N端和零线，再接另一端火线。对于2P漏电保护器，将进出线对应连接。3P漏电保护器，接线时先将N端接零线，再将其他端口分别接A、B、C。
3、按照常规做法左零右火来接线，也就是进线端左侧接火线和右侧接零线，记住出线端要与进线端对应一致也是左零右火。
4、将上下两端的电线剥离5毫米左右，内部的铜芯线裸露出来，接下来再对应到各自的接线柱，螺丝拧紧就可以了。将零线接入漏电保护开关的N级接口，然后将火线接入漏电保护开关的L级接口，需注意的是三根火线必须一并通过电流互感器。
5、首先需要接三根火线，进线端和出线端需要对应三根不同的火线。而且左面三个接线端子需要接入火线，另外一个接线柱需要接入零线上面，都有L和N的标注。
6、接线必须正确，对标有电源则和负载则的家用漏电保护器不可接反。
漏保开关接线方法图解
1、漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
2、具体接线是：三个漏保上桩头并联后进空开下桩头。空开上桩头为供电进线端，漏保下桩头是各支路用电设施。3个开关并联到起，或设一个总开关，另外两块作分路开关。先了解空开的各个部位作用名称。按照下图连线即可。
3、漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。
4、通常约定俗成的做法是，输入和输出都把火线放在左侧，零线放在右侧。见下图。不过接线顺序颠倒也不会有什么损害。这与漏电保护器你的构造相关。下图是漏报工作的示意图。
5、接下来，我们来看一下漏电保护器单开的接线图解。首先，我们需要将漏电保护器的输入端与电源的L、N两个线路相连，通常L线路是接入断路器的，N线路则直接接入漏电保护器。
