三相四线的空气开关怎样接法?
1、三相四线就是三根相线+零线 ABC+N 可以用3P或者4P的空开 3P空开的接法就是控制三根相线，零线汇总接在零排上；4P空开可以控制四根线ABC+N，接的时候零线要接在标有“N”的位置上。
2、三相四线空气开关有如下两种形式：即普通4极开关和带漏电保护的开关。接线：普通4极开关---每个极都有相同的过载脱扣功能，所以理论上零线接哪个极都可以，但通常接在最右侧。但要注意，此类开关在脱扣后会把零线切断。
3、三相空气开关接线办法：将三相开关的三个开关，任选一个与火线连接，其余两个空闲。具体操作如下：切断电路的电源。把电源中的火线与选定好的三相开关的接线端接在一起。
4、p空气开关接线图如下：4P空气开关用于三火一零的接线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN。三相漏保接4根（3火1零），三相空开接3根火线。
5、第一步，要把需要接入的导线头部的绝缘层剥落掉长5cm，使内部导电材质漏出。第二步，要先确定好空开的上下面的方向，用来区别进线和出线端，通常空开壳体上都有箭头标志，上边是进线，下边是出线。
三相四线开关线图解
1、三相四线空考接线方式如图：图中LLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。
2、p空气开关接线图如下：4P空气开关用于三火一零的接线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN。三相漏保接4根（3火1零），三相空开接3根火线。

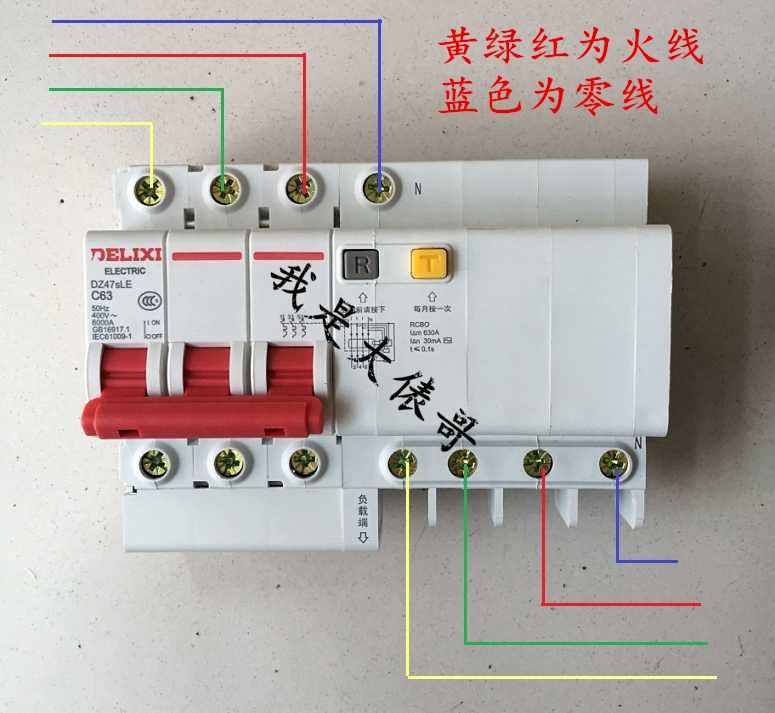

3、三相四线漏电保护器入端必须接零线N。某常用品牌380V三相四线空开（断路器）漏电保护器3P+N实物图如下图所示。由图中可知，零线N必须接入开关内，并与3根火线一起通过电流互感器一次线圈。
4、三相四线空考接线方式如图：图中zhidaoLLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。插座正面的线序为，左：一相。下：二知相。
5、一般工业设备都是用三相四线制，即3根火线1根中性线（俗称零线）。接线方式是中性线接最粗，最大的那个接线柱，其余接3根火线。如果电气设备考虑相序的话，若反相，任意调整两根火线既可。
6、三相三线制是星形接法中性点不接地和角型接法的，一般高压供电采用三相三线制。三相四线制是星形接法中性点接地的，低压系统多采用三相四线制与三相五线制。
三相四线漏电开关如何接线?
1、三相四线漏电保护器入端必须接零线N。某常用品牌380V三相四线空开（断路器）漏电保护器3P+N实物图如下图所示。由图中可知，零线N必须接入开关内，并与3根火线一起通过电流互感器一次线圈。
2、只需将零线接入电源输入端即可正常工作。漏电保护器也叫漏电断路器，输入端的中性线（零线）是必须接入的，并且必须接地，接入零线后漏电保护器中的零序电流互感器才能形成回路，从而正常工作。
3、方法：可以用3P或者4P的空开。3P空开的接法就是控制三根相线，零线汇总接在零排上；4P空开可以控制四根线ABC+N，接的时候零线要接在标有“N”的位置上。有的是直接4根线，没有标志的。
4p空气开关接线图详解
p空气开关接线图如下：4P空气开关用于三火一零的接线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN。三相漏保接4根（3火1零），三相空开接3根火线。
开关上有标识的，LLL3是相线，N是零线。开关上端接：A、B、C、N（至电源），开关下端接：A、B、C、N（至负载），带漏电的4P空开。三相漏保接4根（3火1零），三相空开接3根火线。
空气开关除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
P用于三火一零的接线，通常是用于带零线的380V电器，开关上标识的分别代表，LLL3是相线，N是零线，开关上端接：A、B、C、N（至电源），开关下端接：A、B、C、N（至负载），带漏电的4P空开。
压敏电阻和放电管用并联的方式连接。交流防雷模块由若干个“压敏电阻”和一个“放电管”组成，压敏电阻和放电管用并联的方式连接。放电管是一种高压保护装置，当放电管两端电压超过其额定范围时，其内部会短路。
