华为端口镜像，华为端口镜像观察口组

华为交换机端口镜像配置整理(下)第九天

（1）使用命令 display current-configuration ，查看设备当前镜像的配置。（2）在镜像端口下使用 undo port-mirroring ，删除观察端口与镜像端口的绑定关系，恢复镜像端口为普通端口。

配置端口对端口镜像。将镜像端口GE0/0/2入方向的报文（即接收到的报文）复制到观察端口GE0/0/1上，GE0/0/1与监控设备直连。华为交换机如何配置端口镜像及删除端口镜像？2 一个端口对应多个镜像口。

电脑3通过配置线连接华为5700后，进入交换机配置界面，输入sys，按下回车键进入#模式，即全局配置模式。执行命令display interface brief，可以查看交换机当前端口的开放状态。

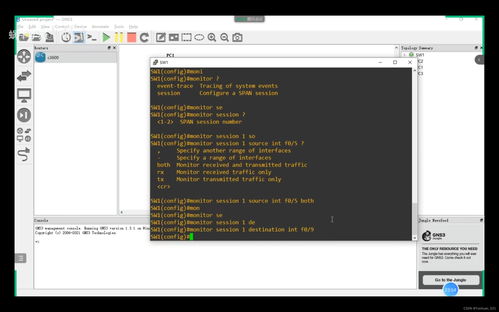

⑨若镜像口配置错误，则删除镜像口。root模式下，输入conf t。no monitor session 1。⑩镜像口没有配置错误的话，就不要使用步骤9了。使用wr保存配置即可。

首先用配置线把电脑的RJ45网口和华为交换机的配置口连接起来，用电脑远程控制交换机，进入交换机的命令模式。02 执行命令sys，进入全局配置模式。进入了该模式，才有权限执行启动交换机各种功能的命令。

以华为24口交换机为例：24口作为观察(监控)端口，1-2口作为镜像端口。如下：vlan batch 10 sysname Switch observe-port 1 interface GigabitEthernet0/0/24 \\需要监控流量的服务器，接在此端口。

华为交换机删除镜像端口失败

配置端口对端口镜像。将镜像端口GE0/0/2入方向的报文（即接收到的报文）复制到观察端口GE0/0/1上，GE0/0/1与监控设备直连。

删除以太网镜像端口 在没有配置镜像端口时，配置被镜像端口不能成功。同时，在存在被镜像端口时，删除镜像端口不能成功。

删除端口镜像。在镜像端口下执行命令undo port-mirroring，删除观察端口与镜像端口的绑定关系，恢复镜像端口为普通端口。在系统视图下执行命令undo observe-port，删除观察端口。

登陆交换机，进入管理视图 system-view。 您好，清除端口下所有配置的步骤如下： 登陆华为交换机，然后输入reset saved-configuration指令。 完成。 交换机：意为“开关”是一种用于电(光)信号转发的网络设备。

方法/步骤 1 配置端口对端口镜像。将镜像端口GE0/0/2入方向的报文（即接收到的报文）复制到观察端口GE0/0/1上，GE0/0/1与监控设备直连。华为交换机如何配置端口镜像及删除端口镜像？2 一个端口对应多个镜像口。

（1）使用命令 display current-configuration ，查看设备当前镜像的配置。（2）在镜像端口下使用 undo port-mirroring ，删除观察端口与镜像端口的绑定关系，恢复镜像端口为普通端口。

交换机配置端口镜像华为

[Quidway-Ethernet 0/2]端口link-type hybrid；配置端口的链路类型为混合。

配置端口对端口镜像。将镜像端口GE0/0/2入方向的报文（即接收到的报文）复制到观察端口GE0/0/1上，GE0/0/1与监控设备直连。一个端口对应多个镜像口。

华为交换机有端口镜像为了方便观察或者监控端口流量。该怎么配置端口镜像以及删除端口镜像呢？下面我们就来看看详细的教程。配置端口对端口镜像。

华为交换机镜像口没流量

华为3700交换机实时显示端口流量不足，建议您检查以下几个方面：端口速率是否设置正确：在配置端口速率时，需要根据所连接的设备及网段情况，正确设置端口速率和模式，确保端口速率设置正确。

选择端口1之后，执行命令port-mirroring to observe-port 1 both，则将端口1设为镜像口了。该命令中，both表示流量的方向是双向的，如果只想镜像出口流量，则将both改为outbound，只想镜像进口流量，则把both改为inbound 。

交换机通过看镜像本地端口镜像可知道出去的流量。镜像设备的每一个插槽能配置一个观察口，而模拟器上面不能自助式的配添加插槽，要通过本地端口镜像查看流量。

interface GigabitEthernet 0/0/2，配置被监控端口。再执行命令display observe-port，如图已显示端口2代表成功。此时端口镜像已经做好了，可通过电脑1安装抓包软件，对交换机端口2，即电脑2上产生的流量进行分析。
